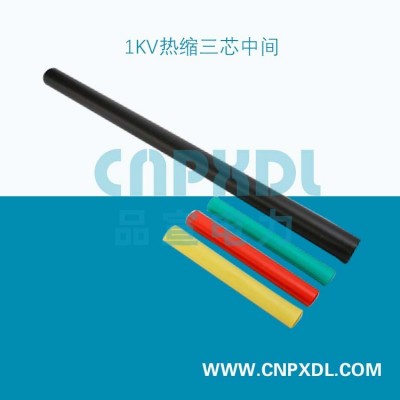

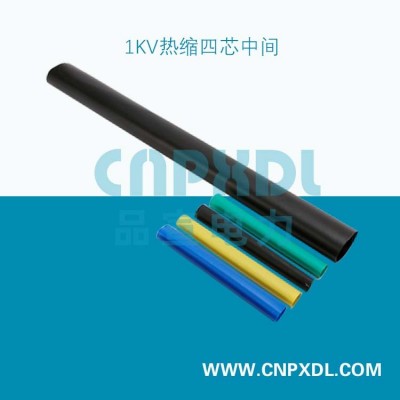

电缆附件1KV热缩电缆中间接头

价格:￥0.00/件
品牌:品宣
发货:3天内

发送询价

1KV热缩终端/中间/一、二、三、四、五芯产品参数以及选型表

产品特性：

·重量轻、安装方便、运行可靠·防水设计、双应力控制、屏蔽/绝缘一体

·-50℃ - 95℃温度条件下，使用寿命超过20年

·收缩率：径向≥50%、轴向≤10%·收缩温度：120℃ - 140℃

安装说明：

1、剥除电缆外护套：量取电缆拉直长度600mm，剥除电缆外护层。留50mm铠装，剥除550mm的铠装及内垫层。

2、安装支套：分开线芯，将指套牢牢套至根部，然后从中间向两端加热，使其完全收缩。（注：若是（3+1）芯、（4+1）芯、（3+2）芯电缆，则应先在地线端套入两根或一根垫管，加热收缩后再套入指套。）

3、安装端子：在线芯末端量取端子孔深加5mm长度，剥除线芯绝缘，然后按压端子，用锉刀或砂纸抛光端子表面，擦拭干净。

1kV热缩电缆终端、中间规格及选型表
名称	型号	规 格(mm2)
1kV单芯终端头	SY-1/1.0	10-16
	SY-1/1.1	25-50
	SY-1/1.2	70-120
	SY-1/1.3	150-240
	SY-1/1.4	300-400
1kV二芯终端头	SY-1/2.0	10-16
	SY-1/2.1	25-50
	SY-1/2.2	70-120
	SY-1/2.3	150-240
	SY-1/2.4	300-400
1kV三芯终端头	SY-1/3.0	10-16
	SY-1/3.1	25-50
	SY-1/3.2	70-120
	SY-1/3.3	150-240
	SY-1/3.4	300-400
1kV四芯终端头	SY-1/4.0	10-16
	SY-1/4.1	25-50
	SY-1/4.2	70-120
	SY-1/4.3	150-240
	SY-1/4.4	300-400
1kV五芯终端头	SY-1/5.0	10-16
	SY-1/5.1	25-50
	SY-1/5.2	70-120
	SY-1/5.3	150-240
	SY-1/5.4	300-400

4、安装绝缘管：清洁线芯绝缘表面和指套，套入绝缘管，使绝缘管的下端搭接指套根部，上端包住端子的压痕，然后由下向上加热，直至绝缘管完全收缩。
